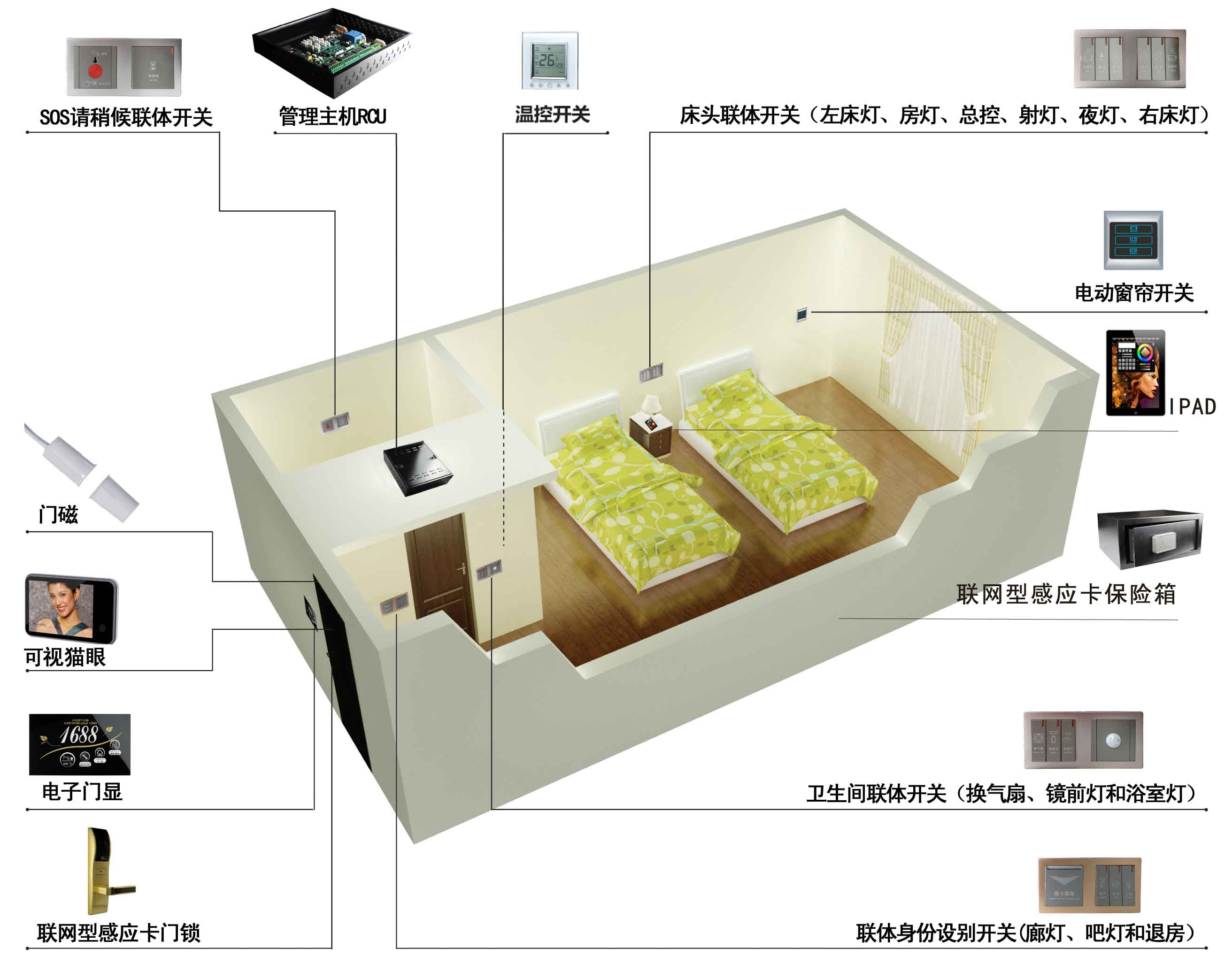

型號

項目

名稱

說明

主控模塊RC388D

基本

參數

工作電壓

DC12V±2V

安裝方式

導軌式安裝

CPU

32位ARM，運行操作系統

工作環境

－20～55℃；最大90%RH不凝露

網絡類型

1路，10M/100M 以太網通信

外形尺寸

116*10mm（長*寬*高0*45）

外設

管理

門鈴

1路，DC12V±2V，電流<150maA

Ai-BUS

2路，19200BPS，防沖突總線，接線端子接口

網絡門鎖

1路，9600bps，帶出門按鈕和門磁，RJ45接口

網絡身份識別開關

1路，9600bps，帶上電控制，RJ45接口

網絡保險箱

1路，9600bps，帶報警口，RJ45接口

網絡溫控

1路，9600bps，RJ45接口

備用485接口

1路，9600bps，接線端子接口

門顯

1路，支持5合一，LED背光，RJ45接口

貓眼控制顯示

1路，7英寸液晶屏，AV輸出，攝像頭電源，RJ45接口

攝像頭/視頻切換

1路，帶視頻切換控制線，RJ45接口

報警

管理

iD1

1路，煙感或紅外檢測，接線端子接口

iD2

1路，窗磁或紅外檢測，接線端子接口

iD3

1路，保險箱或紅外檢測，接線端子接口

iD4

1路，門磁或紅外檢測，接線端子接口

電源模塊ACDC-5A

基本

參數

工作電壓

AC110～220V±15%，頻率50HZ-60HZ；

輸出電壓

DC12V±2V，輸出紋波<200MV

輸出電流

最大5A

輸出接口

2路12V輸出，接線端子接口

安裝方式

導軌式安裝

外形尺寸

116*100*45mm（長*寬*高）

強電模塊S8213-7

基本

參數

工作電壓

DC12V±2V

工作電流

<300mA

通信類型

Ai-BUS，19200BPS,防沖突，自動仲裁總線

安裝方式

導軌式安裝

外形尺寸

116*100*45mm（長*寬*高）

控制

參數

10A回路

3路，10A保險絲保護，非感性負載回路，接線端子接口

5A回路1

1路公共端輸入，2路輸出，公共端10A保險絲保護，可帶感性負載（需接入零線濾波），接線端子接口

5A回路2

1路公共端輸入，2路輸出，公共端10A保險絲保護，可帶感性負載（需接入零線濾波），接線端子接口

零線接入端

接感性負載，接入零線，去除電網干擾

調光模塊S82T3-4

基本

參數

工作電壓

DC12V±2V

工作電流

<200mA

通信類型

Ai-BUS，19200BPS,防沖突，自動仲裁總線

安裝方式

導軌式安裝

外形尺寸

116*100*45mm（長*寬*高）

控制

參數

5A調光回路

4路，客控硅控制，接線端子接口

10A保險絲

每兩路10A保護，接線端子接口

零線接入端

接入零線，去除電網干擾

轉換模塊SP6X2IOX3

基本

參數

工作電壓

DC12V±2V

工作電流

<50mA

通信類型

Ai-BUS，19200BPS,防沖突，自動仲裁總線

安裝方式

導軌式安裝

外形尺寸

14*9*40mm（長*寬*高）

控制

參數

輸入開關量

最多12*3路輸入采集，接線端子接口

輸出控制

最多6*3 路輸出驅動背光，接線端子接口
